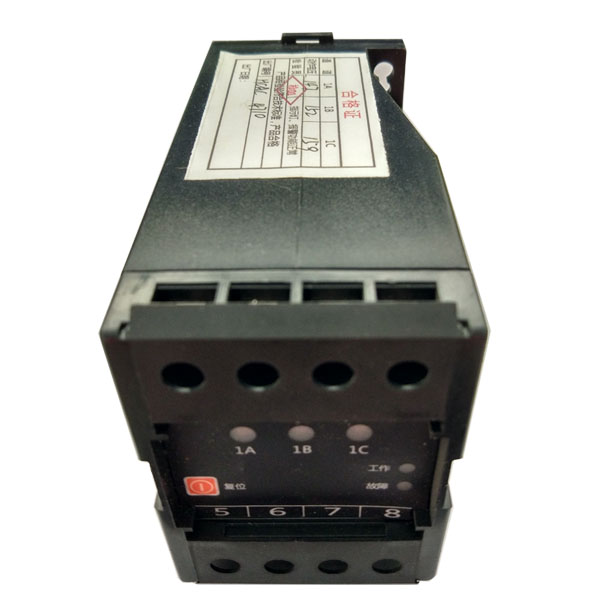

ZB-CTB電流互感器過電壓保護器
ZB-CTB電流互感器過電壓保護器

概述

電流互感器(以下簡稱CT)在電力系統中,CT是將大電流變成規定的小電流,廣泛應用于一次測量、保護與控制。它是電流表、電度表和電流控制系統必不可少的配套元件。CT正常工作時,互感器二次側處于近似短路狀態,輸出電壓很低。在運行中如果二次繞組開路,或一次繞組流過異常電流(如雷電流、諧振過電流,電容充電電流、電感啟動電流等),都會(huì )在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次絕緣造成危害,還會(huì )給使互感器過激而燒毀,甚至危及工作人員的生命安全。

主要功能

ZB-CTB保護器主要用于應用于各種CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等的異常過電壓保護。

保護器按裝于二次繞組兩端(線路并聯,對保護、檢測、測量、顯示繞組無影響),正常運行時漏電流極小,成高阻狀態。當發生異常過電壓時,保護器瞬間動作限壓、延時短路并發出無源接點信號,面板上顯示故障的部位。當故障排除后,電路恢復正常狀態。

    使用條件



環境溫度

-40°C~+60°C

環境濕度

<85%RH

海拔高度

不超過3500米

大氣條件

大氣中無嚴重影響裝置外殼絕緣的污穢及侵蝕性、爆炸性介質

環境條件

產品使用地點不允許有劇烈的震動與沖擊

使用地點

戶內或半戶外使用

電 源AC

電 源DC

AC220V±10%,50HZ±5HZ,Iin=3mA~8mA

DC:110~264V,Iin=5mA~2mA , 兼容AC:100~264V,Iin=5mA~2mA

             技術參數

正常漏電流IL

20V:10uA

導通電壓UC

150V±10%(UC可根據用戶定制)

限壓時間

10nS

導通時間

2mS

CT保護容量

AC220V/5A   50A/10ms

遙信繼電器接點容量

AC220V/5A

復位方式

 A:自動復位

抗震性能

10~50~10Hz  2g  3min

抗 干 擾

4.4KV/M

耐    壓

2.5KV/AC

可靠安全性

符合IEC834-1要求

工作原理

本公司推出新款帶CPU智能型ZB-CTB保護器,保護器的基本元件是采用非線性壓敏器件+半永久性可控硅器件,新型特種ZnO壓敏電阻作為基, , 本限壓元件,可控硅器件它除了具有永不磨損的軟開關性質,還兼備保護動作快速的特性,配之以合理的內部控制電路來進行,它并聯于CT 二次被保護繞組兩端,正常運行時可控硅兩端的電壓為該二次的負載阻抗和電流之積(Z2×I2),通常此值小于20V。此時可控硅處于近似斷路的高阻狀態,通過它的電流稱為泄漏電流,小于10微安,對該回路保護動作值和表計****度的影響可以忽略不計。  當二次回路開路或一次繞組出現異常過流時,在二次繞組中產生的電壓遠遠高于正常運行電壓(數值取決于CT 本身參數和運行工況),此時并接的可控硅瞬間進入導通狀態,從而****避免了互感器二次過電壓對表計的危害。

ZB-CTB保護器能在過壓產生的10nS 內將二次繞組電壓限制在保護電壓(見訂貨須知)以?xún),二次繞組持續過壓,CTB保護器在2mS內可靠地將二次繞組短接并發光顯示(見面板說明),能提供閉鎖差動保護的接點。面板上指示燈指示故障繞組,并通過繼電器接點輸出報警信號。檢修人員根據指示燈指示的故障繞組檢查相應的二次回路,故障排除后按復位按鈕,故障保護燈熄滅,裝置重新進入正常工作狀態。若按復位按鈕后,指示燈仍亮,表明故障未排除,需繼續查找,直至故障排除。故障排除后,將其復位即可再次使用,動作壽命可達上十萬次以上,避免了動作后更換保護器的麻煩,運行更加方便。



注:自動故障復位型CTB保護器,在線路故障解除后,將自行解除對二次繞組保護(短路)

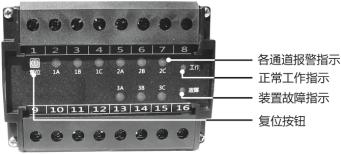

  面板簡介

面板內容

含義

1A、1B、1C

2A、2B、2C

3A、3B、3C

檢測各路運行狀態,當任何一路保護時,故障燈點亮。

工作

裝置正常運行時,每秒種閃爍一次

故障

裝置本身故障時點亮

復位

當某路發生故障時,在排除故障后按此鍵裝置恢復正常

       使用說明

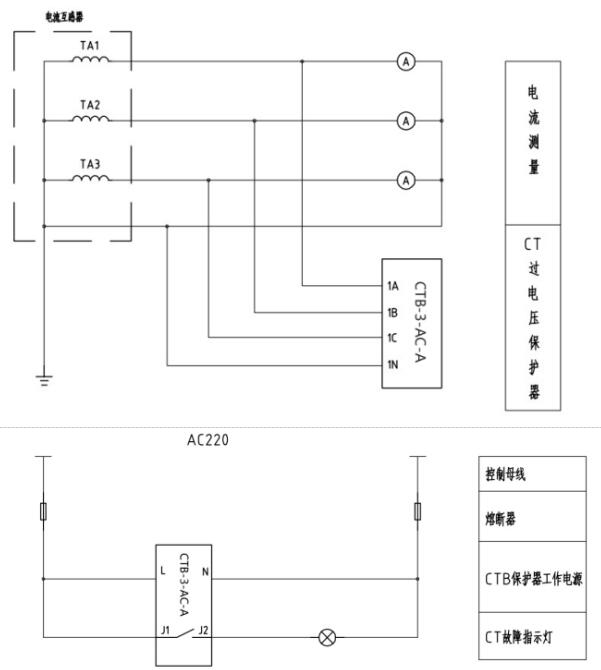

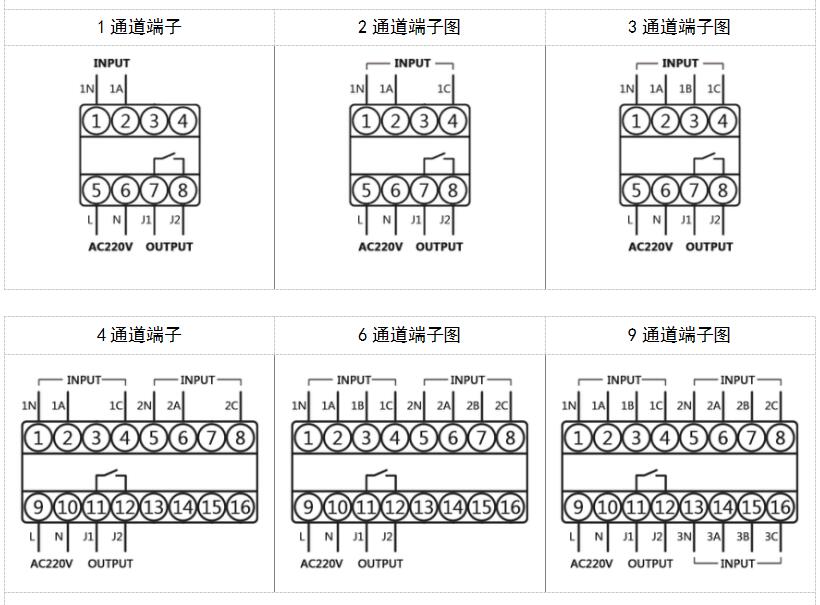

   電流互感器過電壓保護器的接線方式如下圖所示(以三路三個繞組保護產品為例),L和N是電源輸入端,請接入AC220V工作電源,當電源輸入正確時,工作指示燈每秒閃爍1次,保護器提供了一組無源常開輸出接點J1與J2,一般情況下,電流互感器均連接在A(yíng)、B、C三相上,少數連接在兩相上,個別連接在一相上,絕大多數都是星型連接。工程接線圖如下







     測試方法

萬用表電阻檢測方法:

CTB保護器上電前用萬用表的電阻檔分別測量各路A1端、B1端、C1端 與相應的1N端之間的電阻值(應大于20兆歐姆),繼電器報警輸出接點J1、J2應大于幾十兆歐姆。  按住CTB面板“復位”鍵并同時上電,CTB進入測試模式,A1通道、B1通道、C1通道保護動作,用模擬萬用表的電阻檔(高電阻檔)或數字萬用表的電阻檔(20M電阻檔)分別測量各路A1端、B1端、C1端 與相應的1N端之間的電阻值應小于50千歐姆,J1、J2應小于1歐姆;每個通道指示燈常亮,工作燈每隔一秒閃爍一次,故障燈不亮。

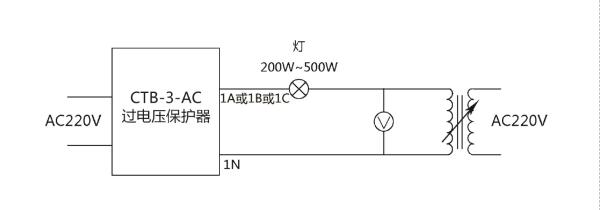

上電模擬檢測:

將單相調壓器調到0V位置,輸出端接到某繞組與相應的N端(如1A與1N),接通保護器的AC220V電源,此時,面板上的工作指示燈(綠色)每隔一秒閃爍一次,而其它的指示燈均應不亮,這表示各路保護電路均處于正常的復位狀態。假如有通道紅色指示燈亮,說明相應部分保護狀態未正常復位,需要按復位按鈕予以復位。

之后,檢測動作電壓是否正常,方法是:緩慢地調節調壓器,使調壓器輸出電壓逐漸升高,當燈泡亮時,此刻調壓器輸出電壓數值即為保護動作啟動電壓(同時面板上相應回路的報警燈亮)。之后降低調壓器的輸出電壓,燈泡熄滅,這說明自動復位功能正常。 依此方法分別檢測所有各路繞組,如果均符合技術指標,則檢測合格。

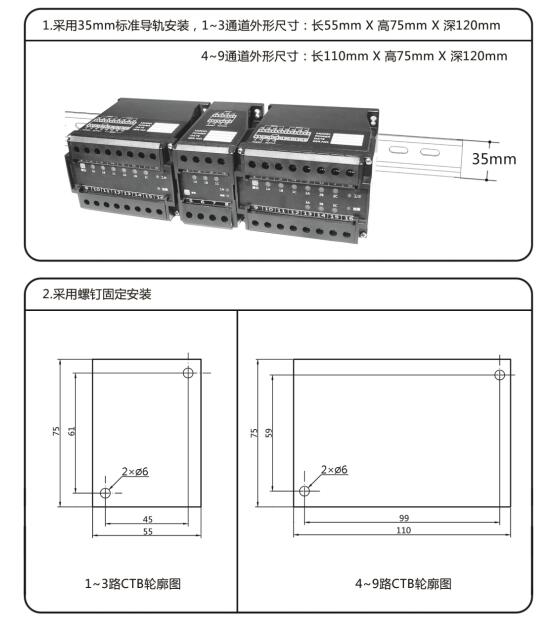

         安裝方式

電流互感器過電壓保護器共有兩種安裝方式:

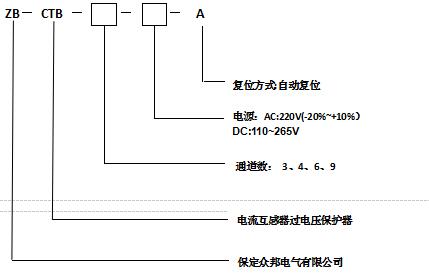

   產品序號

序號

選擇型號

保護通道數

電源

導通電壓

復位方式

1

CTB-3-AC-A

3

AC220V

150V

自動

2

CTB-4-AC-A

4

AC220V

150V

自動

3

CTB-6-AC-A

6

AC220V

150V

自動

4

CTB-9-AC-A

9

AC220V

150V

自動

5

CTB-3-DC-A

3

DC220V

150V

自動

6

CTB-4-DC-A

4

DC220V

150V

自動

7

CTB-6-DC-A

6

DC220V

150V

自動

8

CTB-9-DC-A

9

DC220V

150V

自動
