微機消諧
微機消諧

一、裝置概述
電力部門和用戶由于鐵磁諧振而時常發生的電壓互感器(PT)燒毀甚至爆炸的惡性事故,ZB-WXZ系列微機消諧裝置是我公司研制開發的一種消諧裝置。本裝置利用高性能單片機作為檢測、控制的核心元件。具有運算速度快,性能穩定,抗干擾能力強等優點。使用固態繼電器,動作可靠,不易損壞,解決了使用電阻在大電流時易損壞的缺點。系統可以消除鐵磁諧振,還可以區分過電壓,單相接地故障。

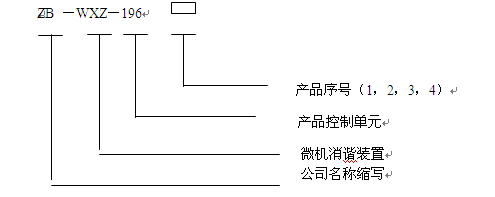

二、型號說明


三、技術指示
(1) 工作電源:電源:交流220V或直流220V(其它情況可特殊定做);
(2) 環境溫度:-20 ~+50℃; 環境濕度:不大于90%;
(3) 可消諧振:17Hz(1/3分頻),25Hz(1/2分頻),50Hz(工頻),150Hz(3倍頻)

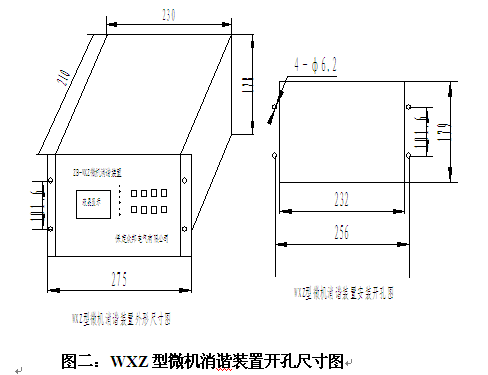

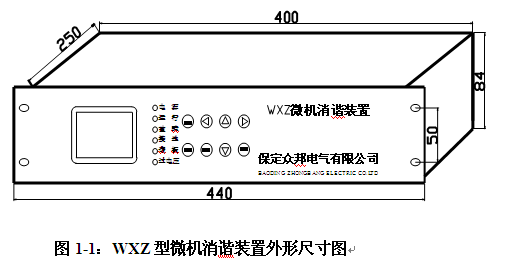

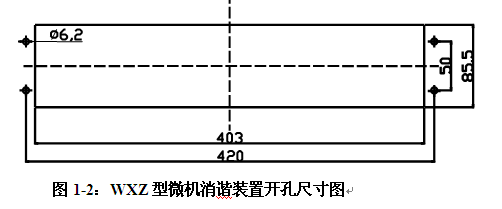

四、外形尺寸圖及接線原理圖





  • 1、2:裝置工作電源,可接交流220V或直流220V(不區分正負極,110V 需特殊訂貨)。
  • 3:接大地。
  • 4和8接母線PT開口三角電壓。,5、6、7為空位。
  • 9:備用端子。
  • 10、11、12:為RS232/RS485通訊接口。

當通訊接口為232時,10為發送端TXD, 11為接受端RXD,12為通訊地。
當通訊接口為485時,10為A+, 11為B-,12為備用空端子。

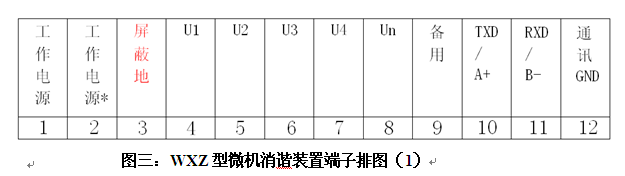

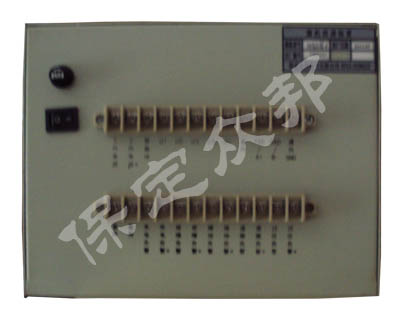

端子接線介紹

  • 13、14:備用端子。
  • 15、16:失電告警信號輸出點(無源干結點,不是標準配置,需要時訂貨時請說明)。
  • 17、18:裝置故障告警信號輸出點(無源干結點)。
  • 19、20:系統接地告警信號輸出點(無源干結點)。
  • 21、22:系統諧振告警信號輸出點(無源干結點)。
  • 23、24:系統過電壓告警信號輸出點(無源干結點)。



五、裝置特點
(1) 適用于35KV以下各種電壓等級,各種諧振頻率(1/3分頻、1/2分頻、工頻、3倍頻)適用范圍廣泛;
(2) 無需整定和調試,開機自檢后自動進入運行狀態,設備維護量低;
(3) 在鐵磁諧振時進行快速消除,在過電壓,單相接地等故障時給出報警信號并顯示保存相關信息;
(4) 實時顯示,記錄鐵磁諧振發生時間及相關參數(電壓和頻率);
(5) 可存儲20重故障信息供追憶和顯示;
(6) 以接點閉合方式輸出或語音報警輸出;
(7) 可以配置通信接口(RS485接口);
(8) 可以配置微型打印機可以及時打印輸出故障報告(故障類型、故障時間及4種頻率的電壓分量)
六、裝置的工作原理
本裝置采用高性能的單片微機作為核心元件,對PT開口三角電壓(即零序電壓)進行遁環檢測。正常工作情況下,該電壓小于30V,裝置內的大功率消諧元件(固態繼電器)處于阻斷狀態,對系統運行不產生影響。當PT開口電壓大于30V時,系統出現故障。消諧裝置開始對此信號進行數據采集,通過電路對信號進行數字測量、濾波、放大等數字信號處理技術,然后對檢測到的數據進行分析、計算,得出故障類型。如果當前是鐵磁諧振,系統立即啟動消諧電路,使固態繼電器導通,讓鐵磁諧振在阻尼作用下迅速消失。此時,CPU系統進行記錄、存貯,并自動報警、顯示諧振信息(時間、頻率、電壓值)。如果電路是過電壓或單相接地故障,微機系統檢測后,分別給出顯示和報警,并記錄、存貯有關故障信息。CPU系統處理完后,返回起始狀態,并繼續檢測電路中的狀態。
七、裝置軟件構成
本裝置采用C語言和匯編語言編制軟件,軟件由監控程序、運算程序、診斷程序、消諧、故障記錄等部分構成。由實時監控程序完成電壓檢測、采樣、診斷、消諧、時鐘、鍵盤命令以及顯示等任務。
八、裝置硬件構成
(1) 電源部分:本裝置采用高頻開關電源,具有抗干擾能力強、允許輸入電壓波動范圍大等特點。輸入電壓范圍寬,可以交,直流使用。
(2) 主機部分:
(3)本裝置的指揮控制中心CPU采用高性能的單片機構成,運算速度快、控制能力強,運行安全可靠等特點。系統設置看門狗電路,可防止系統運行或干擾造成的死機現象,設備可以****可靠運行;
(4) 內置大容量程序存貯器EPROM,存貯各類操作指令;
(5) 內置大容量數據存貯器RAM,存貯各類數據運算結果、相關內容等;
(6) 數據采集部分:是將外界采集的模擬量轉換為數字量以備計算機處理;
(7) 顯示部分:大屏幕漢字液晶屏幕,作時鐘用,發生故障時,顯示相關故障信息;
(8)消諧控制部分:當發生各種鐵磁諧振時,控制啟動大功率固態繼電器,快速消除各種故障。
九、裝置安裝
本裝置可以安裝在配電柜內或端子箱中,根據用戶使用情況裝置可接入低于35KV的系統中。
“工作電源”端子即可接交流電源,也可不分極性接直流電源。其電壓范圍均為:150~250V;
“外報警”端子接外報警信號,該端子無故障時為一對常開接點。故障發生時閉合,至故障消失后延時約1分鐘。其接點容量為DC 220V 0.5A。
遠動口輸出:
(Ⅰ)串行口 RS422/485 為雙功能口,當采用 RS485 時只需將TXD + 和RXD + 短接、TXD-和RDX-短接即可;
(Ⅱ)開關量輸出:發生鐵磁諧振時,以接點閉合方式輸出報警信號,其容量為DC 24V/5A。
十、使用說明
(1) 電源部分:電源正常時指示燈亮。否則,應檢查是否給電或保險燒壞。
(2) 顯示部分:
(Ⅰ)裝置上電后自檢顯示相關信息后即進入運行狀態,顯示當前的時間;
(Ⅱ)當系統出現單相接地故障,諧振故障時,過壓信號,液晶顯示屏顯示故障狀態,故障電壓等信號,報警聲響,同時外部輸出信號,供系統做相應的處理。
(3) 按鍵部分
(Ⅰ)“復位”鍵:當裝置工作出現異常時,請用“復位”鍵使裝置重新開始工作;
(Ⅱ)“追憶”鍵:當系統出現諧振故障以后,屏幕將出現如下提示:《請按“追憶”鍵查看故障信息》,此時按“追憶”鍵可查看故障信息,繼續按時共可看到20次的諧振故障信息。顯示形式與發生諧振時相同;
(Ⅲ)“校時”鍵:需要調整年、月、日、星期和時鐘時,可按“校時”鍵,當需要調整的數據閃動時,再按“加一”鍵或“減一”鍵即可。調好后請繼續按“校時”鍵使所有數據不再閃動為止,這樣便完成了一次校時過程。
十一、設計說明及訂貨須知
用戶在訂本產品時如需串行口功能或語言報警及打印功能,和電壓等級,請務必注明,否則按無上述功能配置。
